Η αξιολόγηση της στατικής επάρκειας ενός κτιρίου είναι μια διαδικασία χρονοβόρα, ακριβή και συχνά επεμβατική. Μέχρι σήμερα, οι μηχανικοί βασίζονται σε παραδοσιακές μεθόδους, όπως η οπτική επιθεώρηση για ορατές ρωγμές, οι δειγματοληπτικές γεωτρήσεις ή τα κρουσίμετρα. Ωστόσο, οι τεχνικές αυτές εφαρμόζονται συνήθως αφού το πρόβλημα έχει ήδη εμφανιστεί εξωτερικά, με κίνδυνο να μην εντοπίζονται βλάβες που αναπτύσσονται στο εσωτερικό του σκυροδέματος.

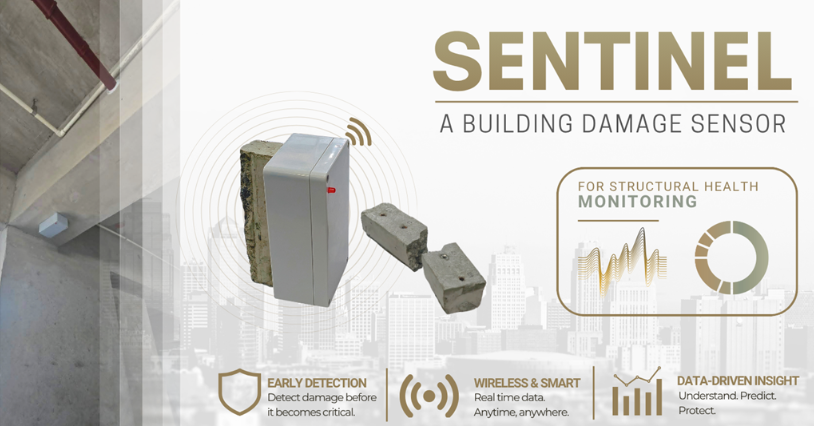

Απέναντι σε αυτή την πρόκληση, μια νέα τεχνολογική προσέγγιση έρχεται να αλλάξει τον ρόλο ενός απλού κατασκευαστικού εξαρτήματος. Το Sentinel μετατρέπει τους συμβατικούς αποστάτες σκυροδέματος σε ενσωματωμένους αισθητήρες βλαβών, επιτρέποντας την αξιολόγιση της στατικής επάρκειας των κτιρίων μετά από σεισμικές δονήσεις ή μακροχρόνια φθορά.
Πώς λειτουργεί
Το Sentinel κατασκευάζεται από αυτο-ανιχνευόμενο σκυρόδεμα, ένα μίγμα ενισχυμένο με αγώγιμα υλικά που σχηματίζουν εσωτερικές ηλεκτρικές διαδρομές.
Σε κανονικές συνθήκες: Το ηλεκτρικό ρεύμα κινείται μέσω των διαδρομών με σταθερό μοτίβο.
Σε περίπτωση βλάβης: Όταν προκληθεί ζημιά ή ρωγμή, οι διαδρομές μεταβάλλονται, προκαλώντας μια μετρήσιμη αλλαγή στην ηλεκτρική αντίσταση.
Το Sentinel κατασκευάζεται από αυτο-ανιχνευόμενο σκυρόδεμα, ένα μίγμα ενισχυμένο με αγώγιμα υλικά που σχηματίζουν εσωτερικές ηλεκτρικές διαδρομές.
Σε κανονικές συνθήκες: Το ηλεκτρικό ρεύμα κινείται μέσω των διαδρομών με σταθερό μοτίβο.
Σε περίπτωση βλάβης: Όταν προκληθεί ζημιά ή ρωγμή, οι διαδρομές μεταβάλλονται, προκαλώντας μια μετρήσιμη αλλαγή στην ηλεκτρική αντίσταση.
Στο εσωτερικό κάθε μονάδας υπάρχουν ενσωματωμένα ηλεκτρόδια που συνδέονται με μια συμπαγή ηλεκτρονική μονάδα. Η μονάδα αυτή στέλνει ένα ελεγχόμενο ηλεκτρικό σήμα, μετρά την αντίσταση και τη συγκρίνει με την αρχική τιμή αναφοράς. Εάν εντοπιστεί σημαντική αλλαγή, το σύστημα επισημαίνει την πιθανή βλάβη και στέλνει τα δεδομένα ασύρματα σε έναν πίνακα ελέγχου, επιτρέποντας στους μηχανικούς να παρακολουθούν τη δομική υγεία του κτιρίου εξ αποστάσεως.
Τα πλεονεκτήματα και το χαμηλό κόστος
Σε αντίθεση με τους παραδοσιακούς αποστάτες που έχουν αμιγώς παθητικό ρόλο, το Sentinel διατηρεί την αρχική του χρήση αλλά παράλληλα λειτουργεί ως αυτόματος αισθητήρας.
Με κατασκευαστικό κόστος μόλις $0,15 (Php 10) ανά τεμάχιο, η τεχνολογία αυτή μπορεί δυνητικά να καταστήσει την αυτοματοποιημένη παρακολούθηση της δομικής υγείας των κτιρίων μια προσιτή και πρότυπη πρακτική για κάθε κατασκευή.
Σε αντίθεση με τους παραδοσιακούς αποστάτες που έχουν αμιγώς παθητικό ρόλο, το Sentinel διατηρεί την αρχική του χρήση αλλά παράλληλα λειτουργεί ως αυτόματος αισθητήρας.
Με κατασκευαστικό κόστος μόλις $0,15 (Php 10) ανά τεμάχιο, η τεχνολογία αυτή μπορεί δυνητικά να καταστήσει την αυτοματοποιημένη παρακολούθηση της δομικής υγείας των κτιρίων μια προσιτή και πρότυπη πρακτική για κάθε κατασκευή.
Εξέλιξη και μελλοντικά σχέδια
Το Sentinel ξεκίνησε ως μεταπτυχιακή έρευνα στο De La Salle University της Μανίλα και παρουσιάστηκε σε διεθνή συνέδρια, όπως το STRUCTURES24 στη Νότια Κορέα και το IABSE Symposium 2025 στο Τόκιο. Αυτή τη στιγμή, το σύστημα περνά από το στάδιο του πρωτοτύπου στην εφαρμογή στο πεδίο, καθώς αυτο-ανιχνευόμενοι αποστάτες έχουν ήδη ενσωματωθεί σε υφιστάμενα κτίρια για την παρακολούθηση της μακροπρόθεσμης απόδοσής τους.
Στα επόμενα βήματα περιλαμβάνεται:
Το Sentinel ξεκίνησε ως μεταπτυχιακή έρευνα στο De La Salle University της Μανίλα και παρουσιάστηκε σε διεθνή συνέδρια, όπως το STRUCTURES24 στη Νότια Κορέα και το IABSE Symposium 2025 στο Τόκιο. Αυτή τη στιγμή, το σύστημα περνά από το στάδιο του πρωτοτύπου στην εφαρμογή στο πεδίο, καθώς αυτο-ανιχνευόμενοι αποστάτες έχουν ήδη ενσωματωθεί σε υφιστάμενα κτίρια για την παρακολούθηση της μακροπρόθεσμης απόδοσής τους.
Στα επόμενα βήματα περιλαμβάνεται:
- Η αντικατάσταση των χειροποίητων ηλεκτρονικών με προσαρμοσμένες πλακέτες (PCB) για μικρότερο μέγεθος και μεγαλύτερη αξιοπιστία.
- Η σύγκριση των μετρήσεων με τις πραγματικές ζημιές των κτιρίων.
- Η ανάπτυξη μονάδων συμβατών με ήδη υπάρχουσες κατασκευές.
Πηγή και φωτογραφία:Sentinel - A Building Damage Sensor | James Dyson Award
